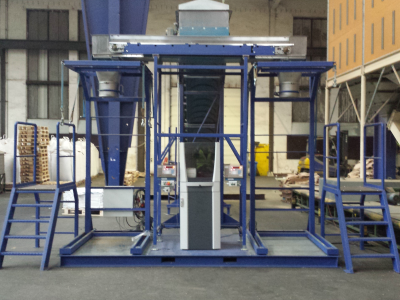

Kistenfüller Dittmer BBF 20 - DUO

Stabiler und höhenverstellbarer Big-Bag-Füller zum Füllen von Big-Bags (auch Jumbo-Säcken) bzw. Kisten. Der Big-Bag wird in 4 Riemen mit Gummifedern und Haken gehalten, die zum Ein- und Aushängen abgesenkt werden können. Die Befüllung erfolgt durch ein Zick-Zack-Fallsegel, das sensorgesteuert eingezogen wird. Beendet wird die Befüllung über Waage oder einen Sensor. Serienmäßig kann der Big-Bag-Füller die Zuförderung steuern. Zur Verkürzung der Wechselzeiten fährt das Fallsegel im Eilgang nach unten.

Auf Wunsch kann der Big-Bag-Füller mit eichfähiger Wiegetechnik ausgestattet werden. Die Ausgabe des Wiegeergebnisses auf einen Drucker oder die Anbindung an eine PC - Software ist möglich.

Nachdem eine Einheit den Füllvorgang abgeschlossen hat, schaltet der Füller auf die andere Einheit um (wenn bereit) und kann so unterbrechungsfrei weiterarbeiten. Einen erfolgten Big-Bag- oder Kistenwechsel erkennt die Steuerung automatisch.

Technische Daten

• Grundrahmen 1160 breit x 1600 tief aus Rechteckrohren
• Rahmen stufenlos in der Höhe verstellbar
• Big-Bag Aufnahme über 4 Riemen mit Gummifedern und Haken, Absenken der Haken über Schwenkhebel (Hub ca 600 mm)
• sensorgesteuertes Fallsegel mit Ableitbreite 400 mm, 8 Falltaschen über Riemen einziehbar
• Fallsegelantrieb über Schneckengetriebemotor 0,18 kW
• Infrarotsensor zur Füllstandsabtastung
• Schaltbirne für Start-Stop-Not Aus
• Elektrosteuerung für Fallsegel mit Steckdose für Zuförderung
• Fallsegelleistung bis 20 t/h bei Kartoffeln

Wiegetechnik (Zusatzausrüstung)

• Wiegeeinrichtung 2000 kg - eichfähig, auf Wunsch geeicht
• Ausrüstung mit 4 Wiegezellen a 1000 kg

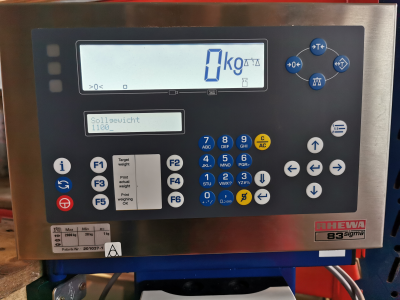

• Einfaches Display zur Gewichtseingabe und -anzeige, Funktionstasten zur direkten Bedienung belegt
• Abschaltung bei Erreichen des eingestellten Gewicht
• Automatisches Tarieren von Paletten und Kisten möglich
• Automatische Gewichtssummierung und -druck möglich
• Abdruck des Wiegeergebnisses auf Drucker oder an PC - Software möglich

Die Programmierung der Wiegetechnik und der PC - Software erfolgt im eigenen Haus, so dass wir bislang für alle Probleme eine Löung gefunden haben. Wir freuen uns auf Ihre Anfrage.

Ausführungen

• BBF 20 - MONO als Einzelausführung ohne Querband
• BBF 20 - DUO - oVC ohne Fallsegel z.B. für Getreide, Kaffee und Granulate
